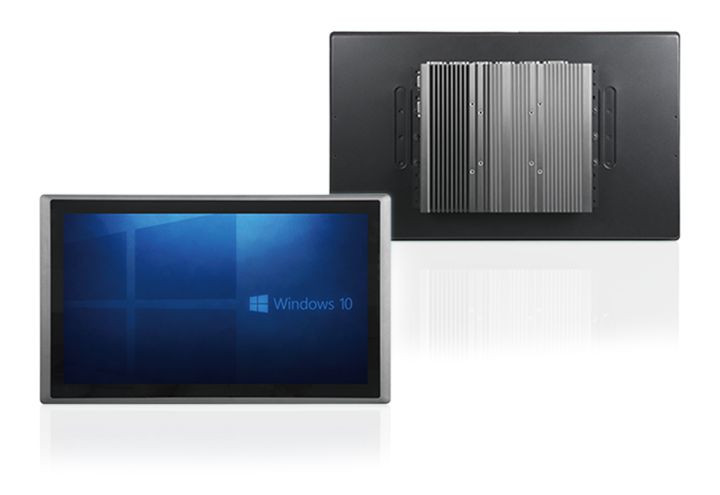

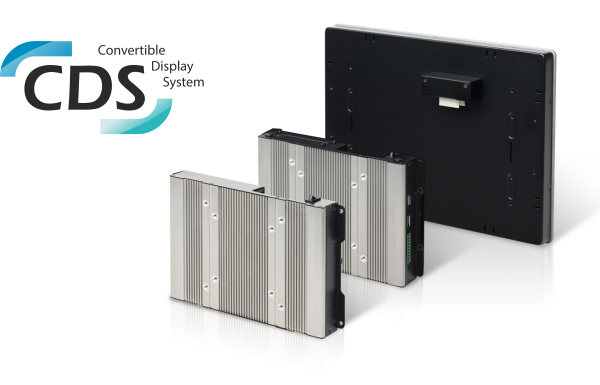

Das CDS-System - Convertible Panel PCs

Displays und Computermodule ganz einfach miteinander kombinieren

Anwendungsbereiche für Convertible Panel-PCs

Machine Vision

Vision guided robotics
Automated optical inspection
Artificial Intelligence

Intelligent Transportation

Traffic monitoring
Environmental monitoring
Object screening

Security & Surveillance

Object tracking & detection
Real-time pose estimation
Video analytics

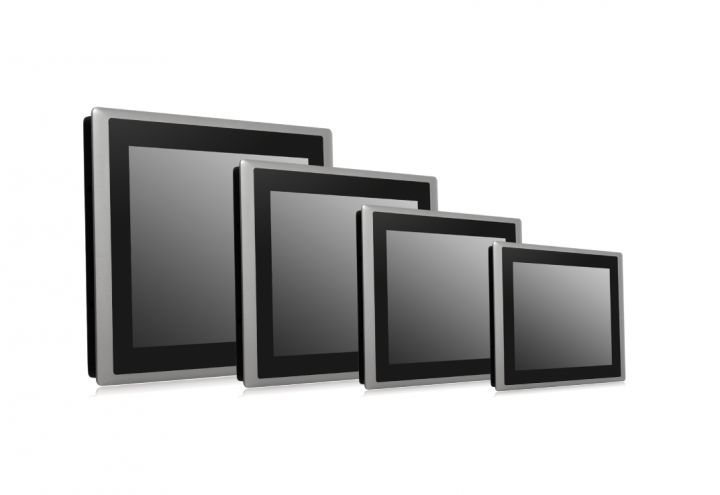

Die Displays – was ist möglich?

Es gibt drei Display-Serien: Die CV-Serie, die CS-Serie und die CO-Serie. Die umfangreichere CV-Serie mit resistivem oder kapazitivem Touch ist für den Indoor-Einsatz konzipiert, die CS-Serie mit kapazitivem Touch für Outdoor und Umgebungen mit direkter Sonneneinstrahlung, die CO-Serie umfasst Einbaumonitore, die rahmenlos in Gehäuse integriert werden. Die CV-Serie ist von 8 bis 24 Zoll erhältlich, die CS-Serie von 8 bis 19 Zoll, die CO-Serie gibt es aktuell nur im 21,5-Zoll-Format, weitere folgen in 2023.

Alle Displays sind frontseitig IP65-geschützt und unterstützen Panel-/VESA- und Rack-Montage.

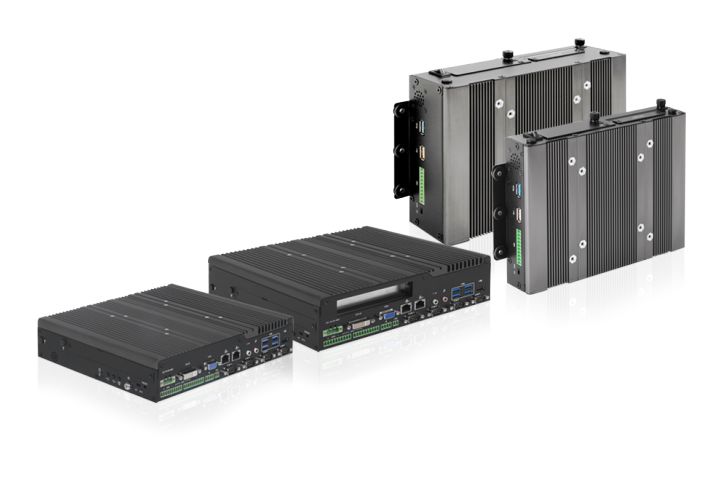

Die Module – was ist möglich?

Das pure Display benötigt lediglich das Modul M1001 und der Bildschirm ist mit VGA, DVI, DisplayPort, Audio, USB und COM-Port (nur bei resistivem Touch) ausgestattet. Die Panel-PC-Module unterscheiden sich in Leistung (CPU, Speicher, Grafik), Schnittstellen und Erweiterbarkeit:

Das Einstiegslevel bedient das power-efficient PC-Modul P1001, das mit Intel® Atom® E3845 mit 1,91 GHz ausgestattet ist, 1066/1333 MHz DDR3L bis 8 GB an Arbeitsspeicher bietet, einen Schacht für 2,5" HDD/SSD und zum Erweitern einen Mini-PCIe-Slot.

Die High-End-Lösung ist der P2102E mit 8. Generation Intel® Core™ i5-8365UE mit bis zu 4,10 GHz, zwei 2400 MHz DDR4 bis 64 GB, zwei Schächte für 2,5" HDD/SSD mit RAID 0/1-Funktion und zum Erweitern stehen zwei Mini-PCIe-Slots zur Verfügung und ein M.2 2230 E-Key, zwei CFM-Module, ein SIM-Karten-Slot und – über eine Riser-Karte – ein PCI- oder ein PCIe x4-Slot. Das Modul verfügt zudem über den aktuell schnellsten USB 3.2 Gen2-Anschluss und selbstverständlich die "üblichen" Schnittstellen wie COM, VGA, DisplayPort, USB 2.0, Audio und Isolierte Ein-/Ausgänge.

Jetzt Convertible Panel-PC anfragen

und viele Vorteile sichern!

✔ Kosteneinsparung - keine Installation mehr notwendig Plug&Play!

✔ Aufwandsminimierung - Ihre Hardware oder Software integriert

✔ Hohe Sicherheit durch individuelle Funktions- oder Burn-In-Tests

✔ Langzeitverfügbar - durch intelligente Verfügbarkeitskonzepte

Name

E-Mail*

Ihre Anforderungen *

Die mit einem Stern (*) markierten Felder sind Pflichtfelder. Bitte deaktivieren Sie Ihren Werbeblocker und laden Sie die Seite neu, wenn Sie beim Klick auf "Absenden" oder "Weiter" nicht weitergeleitet werden.

Diese Seite ist durch reCAPTCHA geschützt und es gelten die Datenschutzrichtlinie und Nutzungsbedingungen.

Datenschutz*

Ich habe die Datenschutzbestimmungen zur Kenntnis genommen und die AGB gelesen und bin mit ihnen einverstanden.

Unsere Convertible Panel PCs

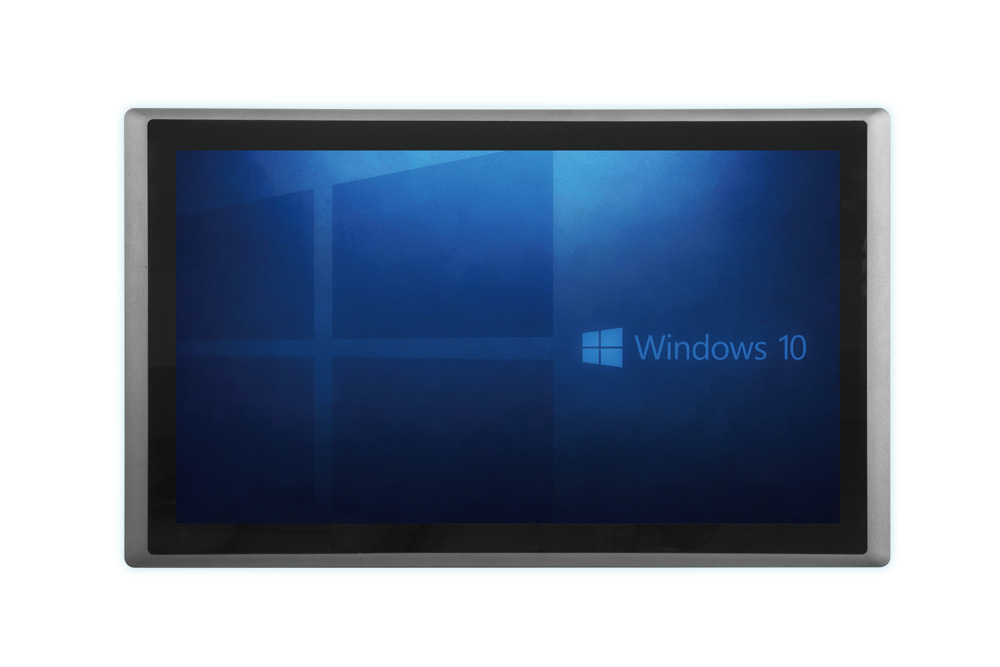

CV-W124C-R10/P2002-i5-R10

Wählen Sie eine Modellvariante: CV-W124C-R10/P2002-i5-R10

24" TFT Full HD 16:9 Panel PC with Projected Capacitive Touch and Intel 6th Gen. Core i5-6300U Fanless Computer, CFM Interface, CDS InterfaceÜber diese ProduktserieLüfterloser Panel PC mit 24 Zoll widescreen Display mit kapazitivem oder resistivem Touch und 1920 x 1080 Pixel Auflösung. Unterstützt 6. Gen. Intel® Core™ U-Prozessor. DDR4-RAM bis 32 GB möglich. Displays werden mit VGA und DVI-D angeschlossen. Netzwerkanbindung über GbE LAN. Schnittstellen sind USB 3.0, USB 2.0, RS-232/422/485 und Digitale Ein-/Ausgänge. Massenspeicheranbindung über 2,5 Zoll-SATA, mSATA und CFast. Erweitern lässt sich der Panel PC über Mini-PCIe, SIM-Sockel, CFM-Modul für PoE und CFM-Modul für IGN.Die Eingangsspannung liegt zwischen 9 und 48 VDC, die Betriebstemperatur für resistiven Touch zwischen -10°C und 60°C und kapazitiven Touch zwischen -20°C und 70°C. Der Panel PC ist frontseitig IP65-geschützt. Der Panel PC unterstützt das Convertible Display System CDS. Mehr Infos unter: » Convertible Display System CDS. » Download Datenblatt

Art.-Nr: 505970

Preis auf Anfrage

Details

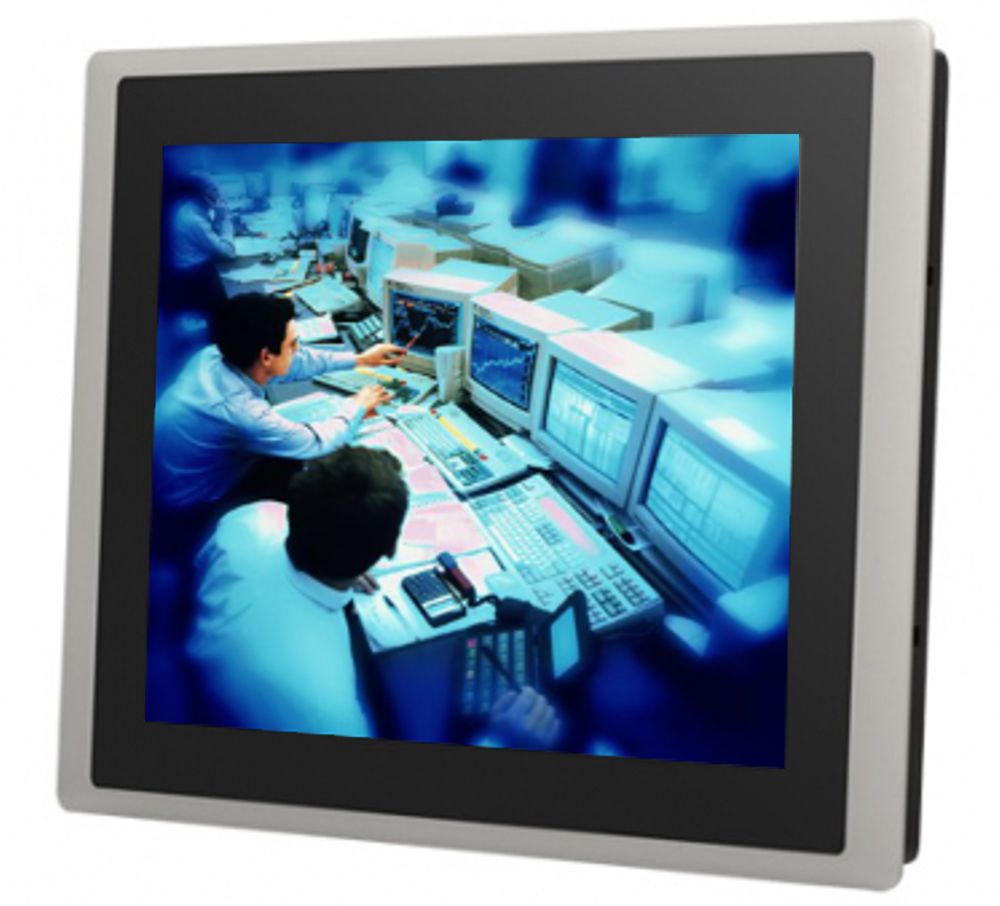

CV-115C-R10/P2002-i5-R10

Wählen Sie eine Modellvariante: CV-115C-R10/P2002-i5-R10

15" TFT XGA 4:3 Panel PC with Projected Capacitive Touch and Intel 6th Gen. Core i5-6300U Fanless Computer, CFM Interface, CDS InterfaceÜber diese ProduktserieLüfterloser Panel PC mit 15 Zoll Display mit kapazitivem oder resistivem Touch und 1024 x 768 Pixel Auflösung. Unterstützt 6. Gen. Intel® Core™ U-Prozessor. DDR4-RAM bis 32 GB möglich. Displays werden mit VGA und DVI-D angeschlossen. Netzwerkanbindung über GbE LAN. Schnittstellen sind USB 3.0, USB 2.0, RS-232/422/485 und Digitale Ein-/Ausgänge. Massenspeicheranbindung über 2,5 Zoll-SATA, mSATA und CFast. Erweitern lässt sich der Panel PC über Mini-PCIe, SIM-Sockel, CFM-Modul für PoE und CFM-Modul für IGN.Die Eingangsspannung liegt zwischen 9 und 48 VDC, die Betriebstemperatur zwischen 0°C und 60°C. Der Panel PC ist frontseitig IP65-geschützt. Der Panel PC unterstützt das Convertible Display System CDS. Mehr Infos unter: » Convertible Display System CDS. » Download Datenblatt

Art.-Nr: 504920

Preis auf Anfrage

Details

CS-117C-R11/P2202-i5-R10

Wählen Sie eine Modellvariante: CS-117C-R11/P2202-i5-R10

Lüfterloser Panel PC mit sonnenlicht-lesbarem 17 Zoll TFT-LCD-Display im 5:4-Format mit kapazitivem Touch und 1280 x 1024 Pixel Auflösung und einer Helligkeit von 1500 cd/m². Alder Lake-P Intel® Core i5-1245UE mit bis zu 4,40 GHz bei nur 15 Watt Verlustleistung und bis zu 64 GB DDR5 SO-DIMMs integrierbar. Displays werden mit VGA (1920 x 1080 @60Hz), HDMI (3840 x 2160 @30Hz), DisplayPort (4096 x 2304 @60Hz) und den CDS-Steckverschluss (1920 x 1080 @60Hz) angeschlossen.Netzwerkanbindung über GbE LAN. Schnittstellen sind USB 3.2 Gen2, USB 2.0, RS-232/422/485 und isolierte Digitale Ein-/Ausgänge. Datenspeicherung mit 2,5 Zoll-SATA-SSD/HDD (SATA 3.0) und mSATA-Steckplatz. Erweitern lässt sich der Panel PC mit einer SIM-Karte, über einen Mini-PCIe-Steckplatz, einen M.2 E-Key-Slot, der CNVi/Wireless-Module unterstützt und über ein CFM-Modul für die Funktion Power-over-Ethernet oder Ignition Sensing Control.Die Eingangsspannung liegt zwischen 9 und 48 VDC, die Betriebstemperatur zwischen -20°C und 80°C. Der Panel PC ist frontseitig IP65-geschützt.Der Panel PC unterstützt das Convertible Display System CDS. » Download Datenblatt

Art.-Nr: 509206

Preis auf Anfrage

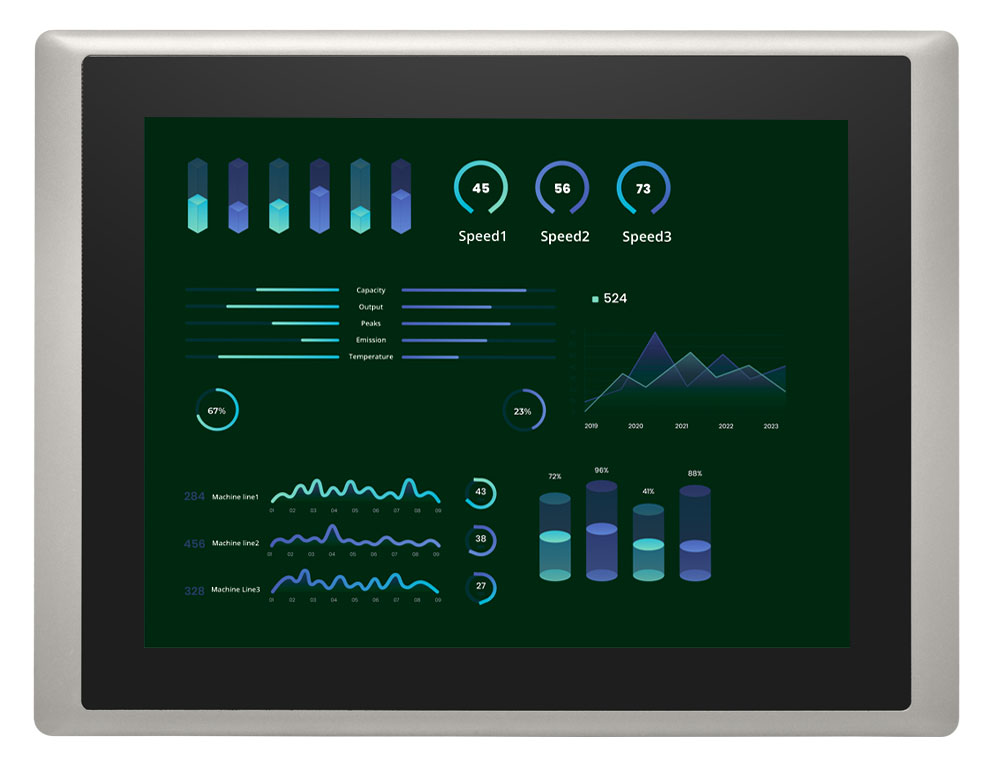

CV-112C-R11/P2102E-i5-R10

Wählen Sie eine Modellvariante: CV-112C-R11/P2102E-i5-R10

12.1” SVGA TFT-LCD Modular and Expandable Panel PCÜber diese ProduktserieLüfterloser Panel PC mit 12,1 Zoll Display mit kapazitivem oder resistivem Touch und 800 x 600 Pixel Auflösung. 8. Gen. Intel® Core i5 oder i3 Prozessor onboard. DDR4-RAM bis 64 GB möglich. Displays werden mit VGA und DisplayPort angeschlossen. Netzwerkanbindung über GbE LAN. Schnittstellen sind USB 3.2 Gen2, USB 2.0, DB9 für RS-232/422/485 und isolierte Digitale Ein-/Ausgänge. Massenspeicheranbindung für 2,5 Zoll-SATA-SSD/HDD mit RAID 0/1-Funktion. Erweitern lässt sich der Panel PC mit einer SIM-Karte, über Mini-PCIe, M.2 2230 E-Key, PCI oder PCIe x4 (optional mit Riser-Karte) und CFM-Module für PoE- oder IGN-Funktion.Die Eingangsspannung liegt zwischen 9 und 48 VDC, die Betriebstemperatur zwischen -30°C und 70°C. Der Panel PC ist frontseitig IP65-geschützt. Der Panel PC unterstützt das Convertible Display System CDS. Mehr Infos unter: » Convertible Display System CDS. » Download Datenblatt

Art.-Nr: 507048

Preis auf Anfrage

Details

CS-117C-R11/P1201-X6211E-R10

Wählen Sie eine Modellvariante: CS-117C-R11/P1201-X6211E-R10

Lüfterloser Panel PC mit sonnenlicht-lesbarem 17 Zoll TFT-LCD-Display im 5:4-Format mit projiziert kapazitivem Touch und 1280 x 1024 Pixel Auflösung und einer Helligkeit von 1500 cd/m². Elkhart Lake Intel® Atom x6211E mit 1,3 GHz im Grundtakt bei nur 6 Watt Verlustleistung und bis zu 32 GB DDR4 SO-DIMMs integrierbar. Displays werden mit VGA (1920 x 1080 @60Hz), DisplayPort (4096 x 2304 @60Hz) und den CDS-Steckverschluss (1920 x 1080 @60Hz) angeschlossen.Netzwerkanbindung über GbE LAN. Schnittstellen sind USB 3.2 Gen2, USB 2.0, RS-232/422/485 und isolierte Digitale Ein-/Ausgänge. Datenspeicherung mit 2,5 Zoll-SATA-SSD/HDD (SATA 3.0) und mSATA-Steckplatz. Erweitern lässt sich der Panel PC mit einer SIM-Karte, über einen Mini-PCIe-Steckplatz, einen M.2 E-Key-Slot, der CNVi/Wireless-Module unterstützt und über ein CFM-Modul für die Funktion Power-over-Ethernet oder Ignition Sensing Control.Die Eingangsspannung liegt zwischen 9 und 48 VDC, die Betriebstemperatur zwischen -20°C und 70°C. Der Panel PC ist frontseitig IP65-geschützt.Der Panel PC ist zertifiziert nach UL, cUL, CE, UKCA, FCC, ICES-003 Class A.Der Panel PC unterstützt das Convertible Display System CDS. » Download Datenblatt

Art.-Nr: 508799

Preis auf Anfrage

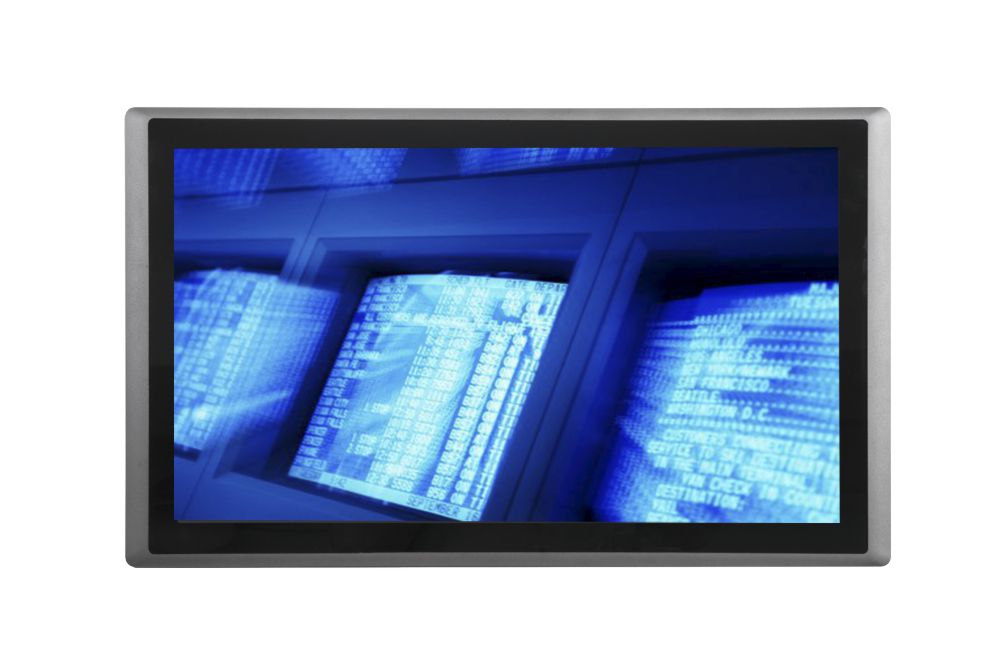

CV-W121R-R10/P1301-N97-R10

Wählen Sie eine Modellvariante: CV-W121R-R10/P1301-N97-R10

Lüfterloser Panel PC mit 21,5 wide-screen Zoll TFT-LCD-Display mit resistivem Touch und 1920 x 1080 Pixel Auflösung. Alder Lake Intel® N97 Prozessor mit 3,60 GHz im Turbotakt bei nur 12 Watt Verlustleistung und bis zu 16 GB DDR5 SO-DIMMs integrierbar. Displays werden mit VGA (1920 x 1080 @60Hz), DisplayPort (4096 x 2304 @60Hz) und den CDS-Steckverschluss (1920 x 1080 @60Hz) angeschlossen.Netzwerkanbindung über 2.5 GbE LAN. Schnittstellen sind USB 3.2 Gen2, USB 2.0, RS-232/422/485 und isolierte Digitale Ein-/Ausgänge. Datenspeicherung mit 2,5 Zoll-SATA-SSD/HDD (SATA 3.0) und mSATA-Steckplatz. Erweitern lässt sich der Panel PC mit einer SIM-Karte, über einen M.2 B-Key-Slot für Erweiterungskarten, einen M.2 E-Key-Slot, der CNVi/Wireless-Module unterstützt und über ein CFM-Modul für die Funktion Power-over-Ethernet oder Ignition Sensing Control.Die Eingangsspannung liegt zwischen 9 und 48 VDC, die Betriebstemperatur zwischen -20°C und 60°C. Der Panel PC ist frontseitig IP65-geschützt.Der Panel PC unterstützt das Convertible Display System CDS. » Download Datenblatt

Art.-Nr: 509376

Preis auf Anfrage

CS-W124C-R10/P2002E-i5-PI-R10

Wählen Sie eine Modellvariante: CS-W124C-R10/P2002E-i5-PI-R10

Lüfterloser Panel PC mit 24 Zoll wide-screen Display mit kapazitivem Touch und 1920 x 1080 Pixel Auflösung. Sonnenlicht-lesbar mit 1500 cd/m² (nits). 8. Gen. Intel® Core i5 Prozessor onboard. DDR4-RAM bis 32 GB möglich. Displays werden mit VGA und DVI-D angeschlossen. Netzwerkanbindung über GbE LAN. Schnittstellen sind USB 3.2 Gen1, USB 2.0, DB9 für RS-232/422/485 und Isolierte Digitale Ein-/Ausgänge. Datenspeicherung mit 2,5 Zoll-SATA-SSD/HDD mit RAID 0/1. Erweitern lässt sich der Panel PC mit einer SIM-Karte, über Mini-PCIe und CFM-Module für PoE und Ignition. Optional kann eine Riser Card mit PCI Slot integriert werdenDie Eingangsspannung liegt zwischen 9 und 48 VDC, die Betriebstemperatur zwischen -20°C und 70°C. Der Panel PC ist frontseitig IP65-geschützt. Der Panel PC unterstützt das Convertible Display System CDS. Mehr Infos unter: » Convertible Display System CDS. » Download Datenblatt

Art.-Nr: 508118

Preis auf Anfrage

CS-W121C-R10/P1201-X6425E-R10

Wählen Sie eine Modellvariante: CS-W121C-R10/P1201-X6425E-R10

Lüfterloser Panel PC mit sonnenlicht-lesbarem 21,5 Zoll TFT-LCD-Display im 16:9-Format mit projiziert kapazitivem Touch und 1920 x 1080 Pixel Auflösung und einer Helligkeit von 1000 cd/m². Elkhart Lake Intel® Atom x6425E mit 2 GHz im Grundtakt bei nur 12 Watt Verlustleistung und bis zu 32 GB DDR4 SO-DIMMs integrierbar. Displays werden mit VGA (1920 x 1080 @60Hz), DisplayPort (4096 x 2304 @60Hz) und den CDS-Steckverschluss (1920 x 1080 @60Hz) angeschlossen.Netzwerkanbindung über GbE LAN. Schnittstellen sind USB 3.2 Gen2, USB 2.0, RS-232/422/485 und isolierte Digitale Ein-/Ausgänge. Datenspeicherung mit 2,5 Zoll-SATA-SSD/HDD (SATA 3.0) und mSATA-Steckplatz. Erweitern lässt sich der Panel PC mit einer SIM-Karte, über einen Mini-PCIe-Steckplatz, einen M.2 E-Key-Slot, der CNVi/Wireless-Module unterstützt und über ein CFM-Modul für die Funktion Power-over-Ethernet oder Ignition Sensing Control.Die Eingangsspannung liegt zwischen 9 und 48 VDC, die Betriebstemperatur zwischen 0°C und 70°C. Der Panel PC ist frontseitig IP65-geschützt.Der Panel PC ist zertifiziert nach UL, cUL, CE, UKCA, FCC, ICES-003 Class A.Der Panel PC unterstützt das Convertible Display System CDS. » Download Datenblatt

Art.-Nr: 508804

Preis auf Anfrage

CO-W121C-R10/P1301-X7425E-R10

Wählen Sie eine Modellvariante: CO-W121C-R10/P1301-X7425E-R10

Lüfterloser Open Frame Panel PC mit 21,5 Zoll wide-screen TFT-LCD-Display mit projiziert kapazitivem Touch (PCAP-Touch) und 1920 x 1080 Pixel Auflösung. Alder Lake Intel® Atom x7425E Prozessor mit 3,40 GHz im Turbotakt bei nur 12 Watt Verlustleistung und bis zu 16 GB DDR5 SO-DIMMs integrierbar. Displays werden mit VGA (1920 x 1080 @60Hz), DisplayPort (4096 x 2304 @60Hz) und den CDS-Steckverschluss (1920 x 1080 @60Hz) angeschlossen.Netzwerkanbindung über 2.5 GbE LAN. Schnittstellen sind USB 3.2 Gen2, USB 2.0, RS-232/422/485 und isolierte Digitale Ein-/Ausgänge. Datenspeicherung mit 2,5 Zoll-SATA-SSD/HDD (SATA 3.0) und mSATA-Steckplatz. Erweitern lässt sich der Panel PC mit einer SIM-Karte, über einen M.2 B-Key-Slot für Erweiterungskarten, einen M.2 E-Key-Slot, der CNVi/Wireless-Module unterstützt und über ein CFM-Modul für die Funktion Power-over-Ethernet oder Ignition Sensing Control.Die Eingangsspannung liegt zwischen 9 und 48 VDC, die Betriebstemperatur zwischen 0°C und 50°C. Der Panel PC ist frontseitig IP65-geschützt.Der Panel PC unterstützt das Convertible Display System CDS. » Download Datenblatt

Art.-Nr: 509415

Preis auf Anfrage

CO-W121C-R10/P2102-i3-R10

Wählen Sie eine Modellvariante: CO-W121C-R10/P2102-i3-R10

Lüfterloser Open Frame Panel PC mit 21,5 Zoll widescreen Display mit kapazitivem Touch und 1920 x 1080 Pixel Auflösung. Intel Core i3-8145UE Dual-Kern-Prozessor onboard. DDR4-RAM bis 64 GB möglich. Displays werden mit VGA (1920 x 1080 @60Hz) und DisplayPort (4096 x 2304 @60Hz) angeschlossen.Netzwerkanbindung über GbE LAN. Schnittstellen sind USB 3.2 Gen2, USB 2.0, DB9 für RS-232/422/485 und isolierte Digitale Ein-/Ausgänge. Datenspeicherung mit 2,5 Zoll-SATA-SSD/HDD (SATA 3.0), RAID 0/1 möglich. Erweitern lässt sich der Panel PC mit einer SIM-Karte, CFM Modulen, einem M.2 E Key Slot und mit Mini-PCIe für WLAN/GSM.Die Eingangsspannung liegt zwischen 9 und 48 VDC, die Betriebstemperatur zwischen 0°C und 70°C. Der Panel PC ist frontseitig IP65-geschützt.Die Besonderheit des Open-Frame-Designs ist die flexible Verstellbarkeit der Einbautiefen. Mehr Infos dazu und zur CO-Serie allgemein sehen Sie im Video "Open-Frame-Design". » Download Datenblatt

Art.-Nr: 508254

Preis auf Anfrage

Weitere Produkthighlights

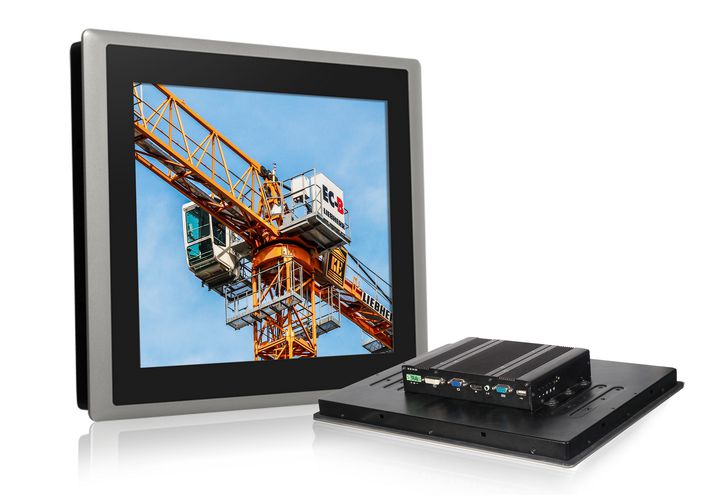

Aus einem Standard-Gerät kann ein perfekt auf die eigene Anwendung angepasstes Produkt konfiguriert werden. Teure Entwicklungskosten entfallen und die Lösung ist sofort einsatzbereit. Mit einer Hardwareplattform lassen sich nahezu alle Anwendungen in einem Unternehmen umsetzen. Für Administratoren verringert diese Lösung den Wartungsaufwand. Denn: Je homogener die Hardware-Plattform, desto geringer der Initialaufwand für die Softwaretests, aber auch für spätere Updates. Jedes Windows-10-IoT-Security-Update zum Beispiel erfordert die Überprüfung eines jeden einzelnen Systems.

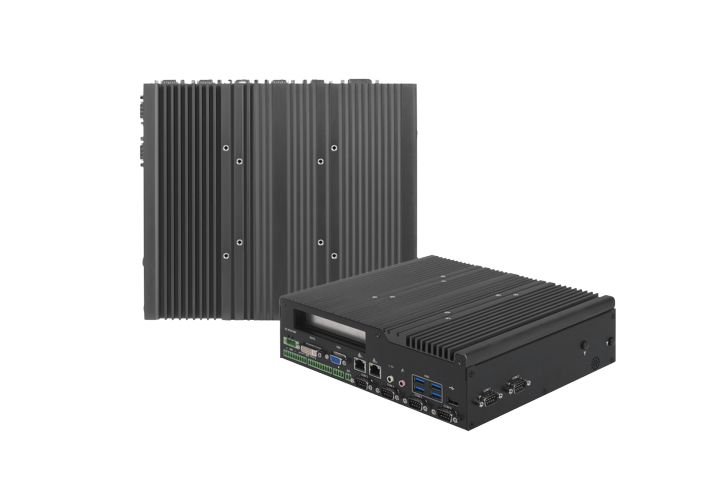

Upgrading leicht möglich: Erfordert eine Anwendung einen leistungsstärkeren PC, wird das PC-Modul einfach getauscht. Das Display kann einfach weiterverwendet werden. Das Panel-PC-Modul kann auch als Stand-alone Embedded PC verwendet werden und ist – dank kleiner Abmessungen – in platzkritischen Umgebungen einsetzbar.
